SERIE GPE

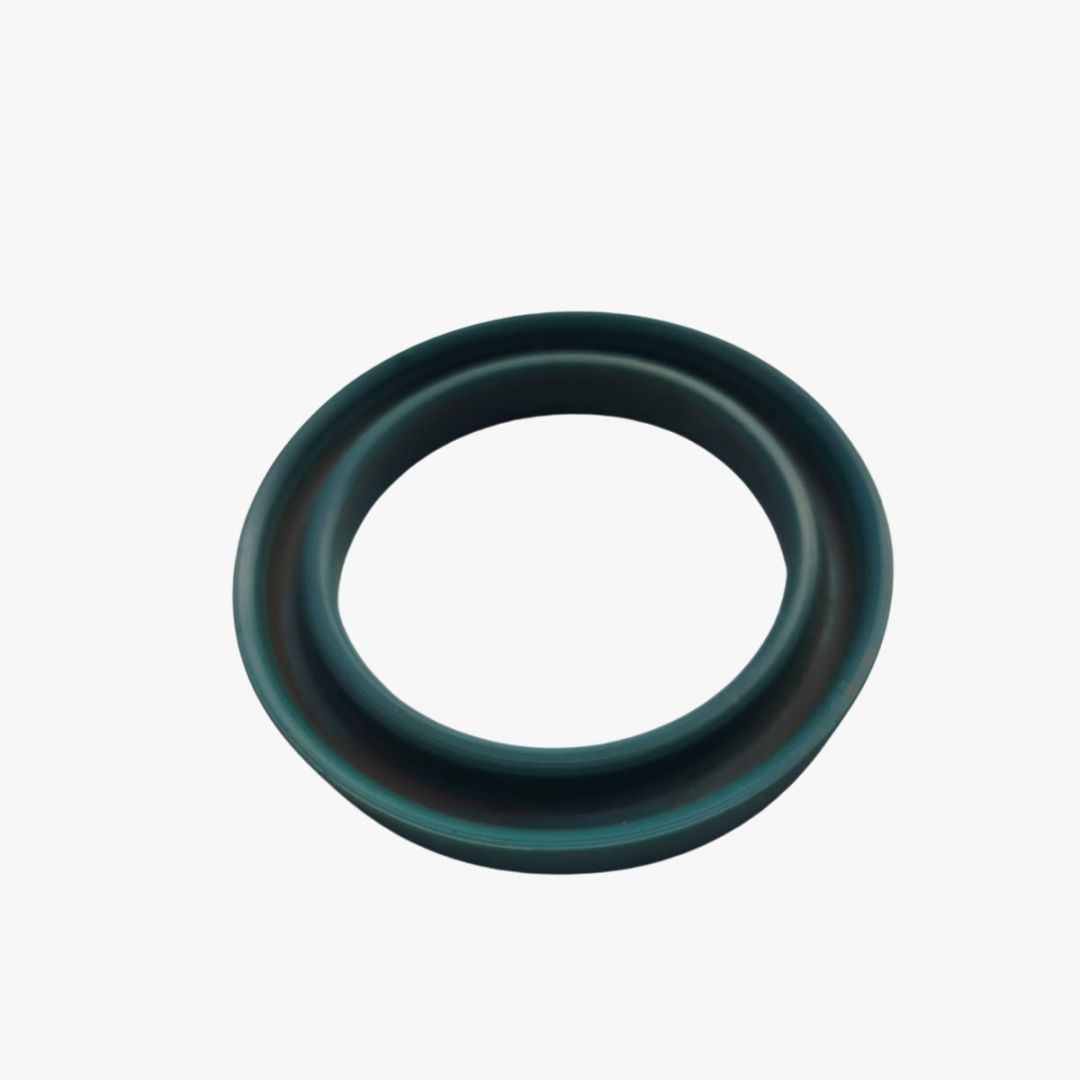

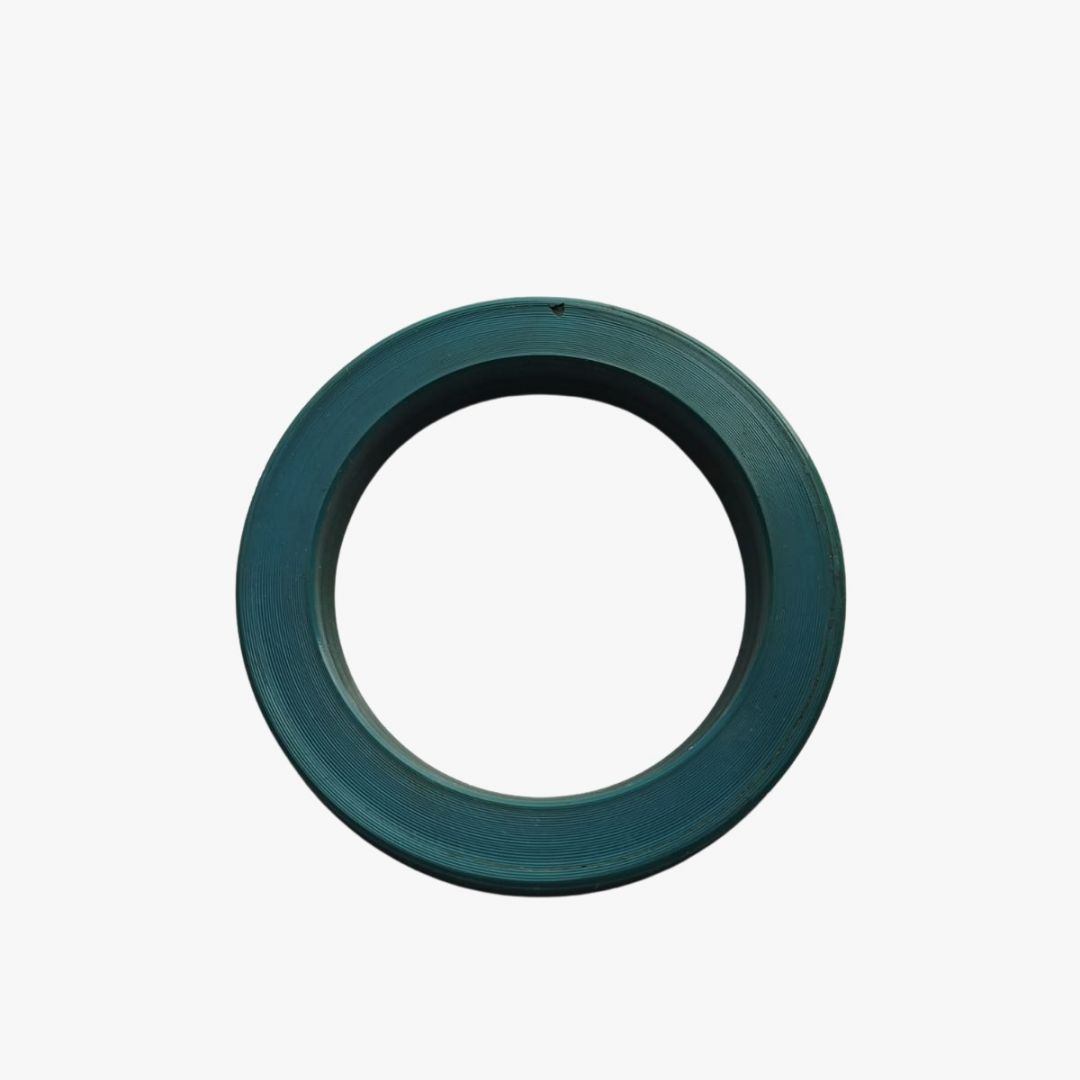

Las guarniciones SIHER Serie GPE son sellos de diseño especial, fabricados en caucho de
poliuretano compuesto SIHER 9560, que aseguran una performance satisfactoria en el sellado
de pistones de cilindros hidráulicos.

Las características fundamentales de este tipo de guarnición son las siguientes:
1° Diámetro interior subdimensionado: El sello GPE se fabrica con el diámetro interior algo
menor que le del alojamiento correspondiente.Por ello, durante la instalación todo sello con
diámetro deberá ser estirado hasta alcanzar el D del alojamiento del pistón. Este
procedimiento posibilita que durante la instalación el sello se encuentre estirado lo suficiente
como para compensar la expansión térmica del elastómero. Por lo tanto no habrá variación de
diámetro de la guarnición hasta que el aumento de temperatura durante el servicio provoque
una dilatación tal que haga exceder el estiramiento al que esta sometido.

El grado de estiramiento es suficiente para cubrir todos los rangos de temperatura normales
de operación. Además el colocar el sello GPE en una condición de estiramiento, al elevarse la
temperatura entra a jugar el efecto de Joule que es un fenómeno de la mayor importancia
practica, pero también desconocido para la mayoría de los proyectistas de maquinas. Se
denomina EFECTO de JOULE al fenómeno por el cual los elastómeros experimentan una
contracción cuando son calentados en una condición de estiramiento. Su modulo de
elasticidad o capacidad de soportar carga aumenta al hacerlo la temperatura. Es importante
recalcar que si el caucho no esta bajo deformación se dilata al calentarse, de acuerdo a su
coeficiente de dilatación. El efecto de Joule tiene lugar solo cuando el caucho es estirado y
luego calentado. Este procedimiento al evitar la dilatación del sello, evita el aumento, de la
carga radial sobre el diámetro exterior del mismo, retardando el desarrollo del calor
posibilitando un menor desgaste y mayor vida útil.

2° El labio estático de la guarnición ha sido alargado y con menor Angulo que el de un sello GPS
a fin de proveer estabilidad durante la instalación y protección al labio dinámico de sellado.

Instalaciones en Pistones de Doble Efecto
La instalación de estas guarniciones en una condición de estiramiento además de proveer una
mayor estabilidad al sello, evita su inclinación por contrapresion y el retorcimiento del mismo
dentro de su alojamiento. Una importante característica de los sellos GPE es que los mismos
pueden emplearse en alojamientos de dimensiones diferentes a los de catalogo ya que este
diseño tolera mayores estiramientos adicionales sin afectar su rendimiento. Sin embargo
deberá mantenerse en todos los casos la constancia de la sección de alojamiento.
