SERIE GTS

La serie de Guarniciones SIHER GTS ha sido diseñada para aquellos cilindros donde es
necesario reducir al mínimo los espacios destinados al sellado, y lograr un máximo de carrera
útil. Además de requerir espacios de alojamiento sumamente reducidos (en comparación con
al serie EMV) , es ideal para aquellos casos en que se exige un bajo coeficiente de fricción.

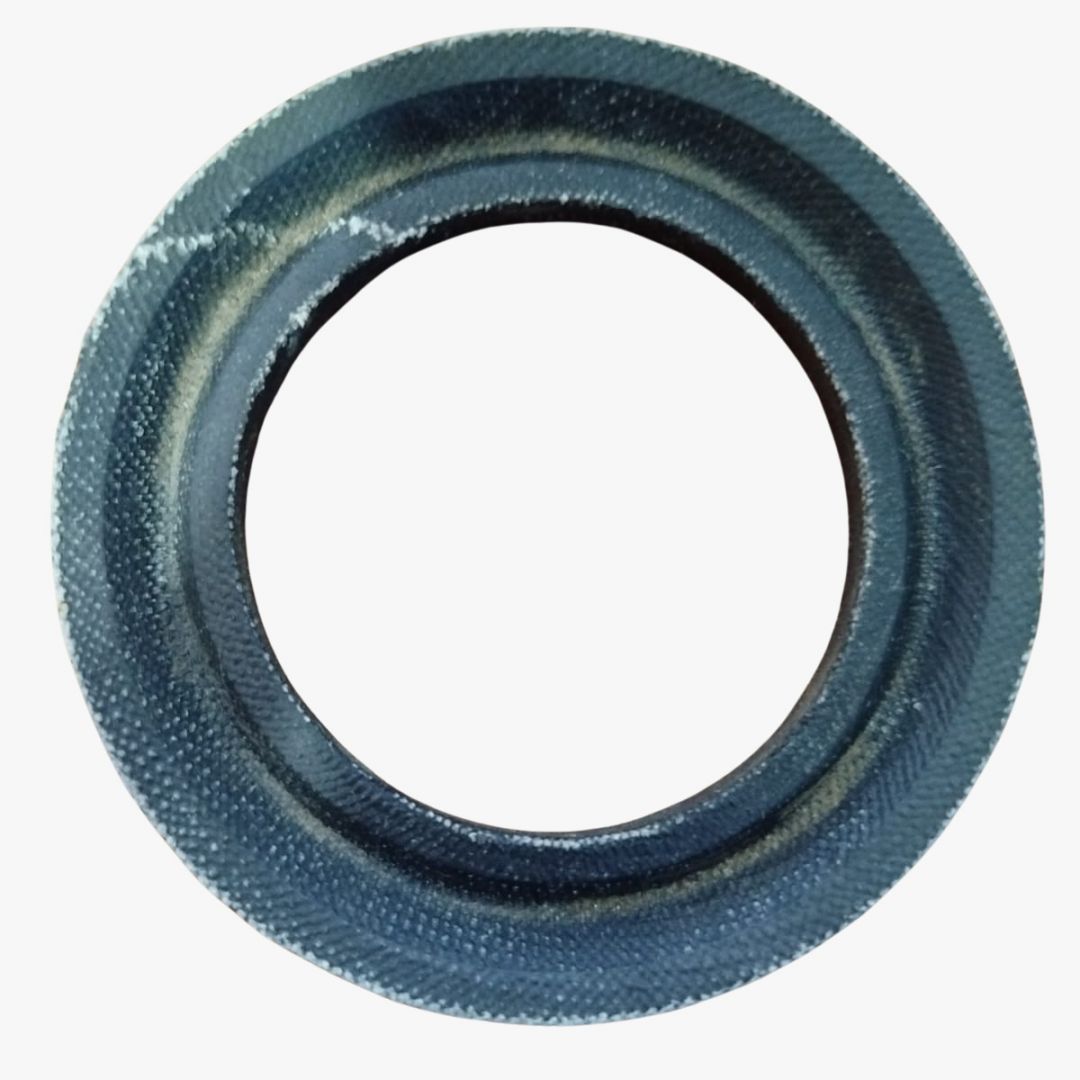

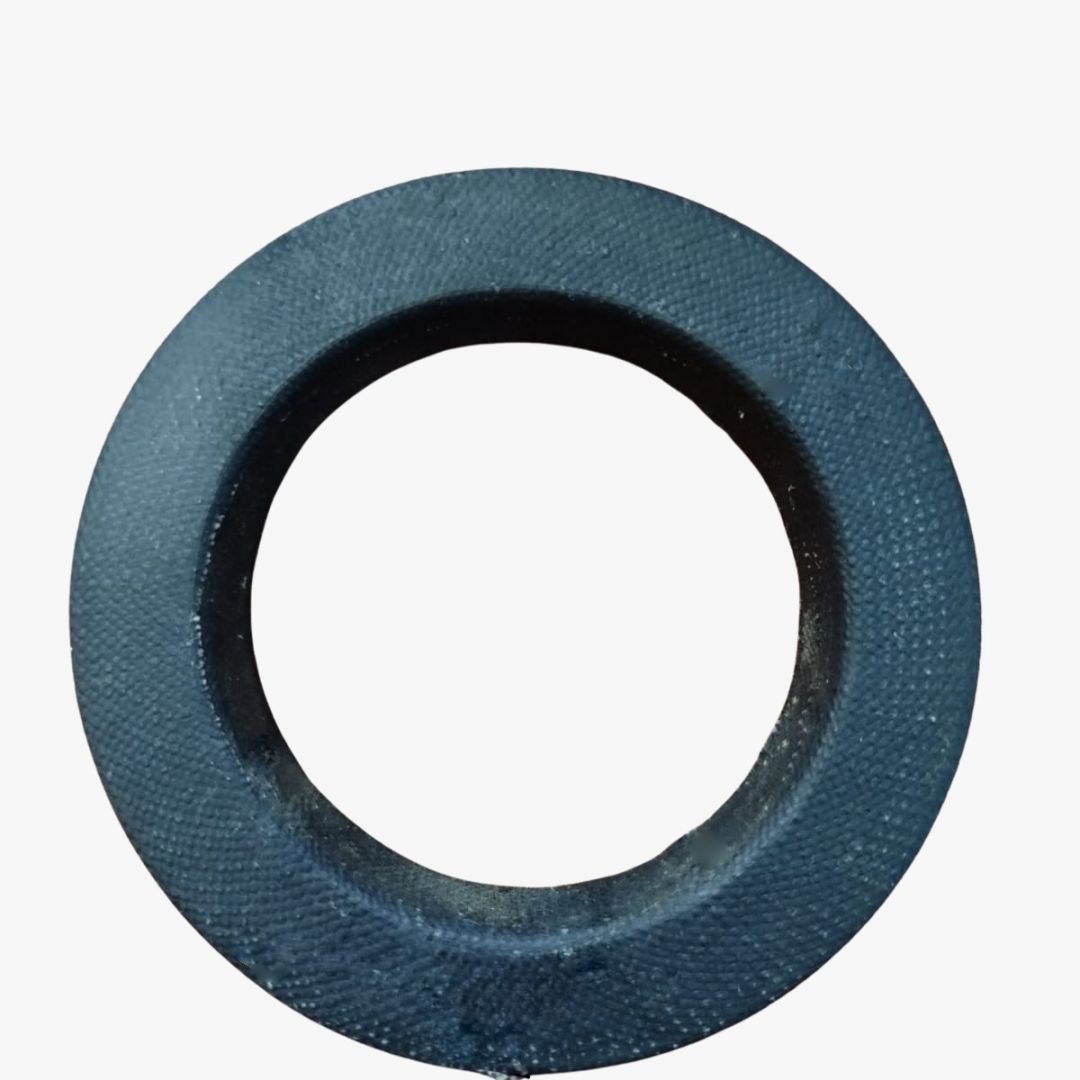

Estos sellos en forma de “U” están concebidos en tal forma que evitan cualquier fuga, a un con
presión cero. Se elaboran con esmero, cuidando que las telas quedan perfectamente
distribuidas, a fin de obtener la máxima robustez y elongación en el sentido radial.

Fabricación
Se fabrican en 2 tipos de compuestos, Compuesto SIHER 9131 para servicios normal hasta 250
Kg/Cm2 y Compuesto SIHER 9331 pesados hasta 600 Kg. /cm2. Sobre pedido de fabrican en
otros tipos de compuestos especiales.

Montaje
Para el montaje de estas guarniciones tanto sobre el cilindro como sobre el pistón, se aconseja
el uso de una arandela metálica de sosten, según se indica en las figuras de la Pag 17. Este
dispositivo tiene por objeto evitar el movimiento axial de la guarnición en su alojamiento y
proteger así los labios de trabajo. En un buen montaje la arandela metálica no debe tener
contacto con al guarnición. Dicha arandela tiene que estar provista de 4 a 6 orificios
distribuidos radialmente, a fin de que la presión del fluido hidráulico actúe uniformemente
sobre los labios de servicio. Sobre pedidos la serie SIHER GTS se fabrica con un expansor de
caucho sintético elástico que suplanta la arandela metálica de sujeción. (ver Fig. 6).

Aplicación
Las guarniciones SIHER GTS están proyectadas para ejes o émbolos de movimiento alternativo
en sentido vertical u horizontal. Se recomienda par alas siguientes aplicaciones. Pistones de
prensas con carrera de trabajo vertical y retorno por gravedad. Cabeza de pistones de cilindros
de maquinas viales, elevadores hidráulicos, etc.
