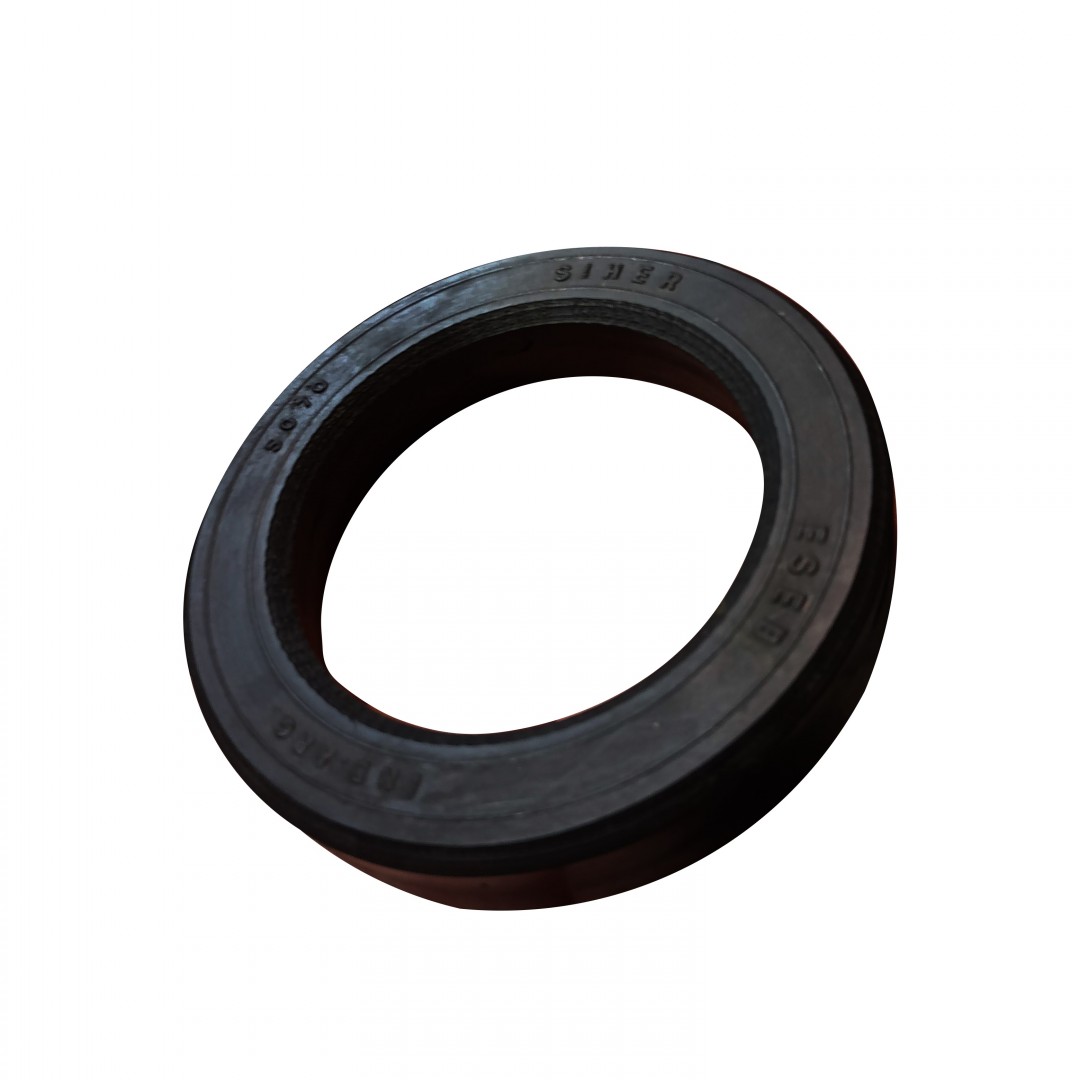

SERIE ESEB

Las guarniciones SIHER serie ESEB han sido diseñadas para sellar vástagos de pistón. Se pueden
usar con aceites minerales, agua y mezcla de hidrosolubles.

Estos sellos se fabrican superando las dimensiones normales de alojamiento,
proveyendo así un ajuste de interferencia. La parte de caucho del sello se de forma
radialmente durante la colocación, provocando esfuerzos de compresión que presionan los
labios de cierre, aun sin presión de trabajo. Los sellos ESEB tiene un efecto de barrido muy
superior a los aro sellos tipo O-ring convencionales, debido a la fuerza radial originada por al
deformación de los labios sobre la arte metálica, tal como se puede observar en la figura del
cuadro I. La deformación plástica de los elastómeros es menor, cuando involucra esfuerzos de
compresión, razón por la cual estos sellos mantienen un menor grado de deformación por
periodos mayores.

Fabricación
Para mantener baja la fuerza de fricción la parte de tela se fabrica en un tamaño apenas menor
que el normal. De esta forma cuando están poco presionados, no tienen contacto con la parte
móvil. A medida que la presión aumenta el sello se comprime axialmente haciendo que la
superficie de tela, se aproxime al vástago. Solamente a altas presiones, toda la superficie del
sello se pone en contacto con el vástago. Debido a que la tela engomada tiene una estructura
superficialmente porosa, la guarnición se impregna de aceite, proporcionado la suficiente
lubricación para no funcionar en seco. De esta manera se obtiene como resultado, una mayor
duración y protección de las superficies deslizantes. Las guarniciones SIHER serie ESEB se
fabrican sobre pedido, con una cavidad anular en su base donde se aloja una aro plástico
antiextrusion. Es decir que aun a altas presiones la parte elástica se mantiene libre de
extrusión. Se fabrican en dos tipos de compuestos. Compuesto SIHER 9132 a base de caucho
sintético y tela, Compuesto SIHER 8030 parte de caucho elástico de cierre dinámico.

Montaje y aplicación.
Los límites de aplicación de estos sellos se indican en el cuadro I. Los valores indicados pueden
extenderse en caso de trabajo a baja temperatura y funcionamiento mínimo. Los sellos para
vástago SIHER serie ESEB pueden ser ajustados directamente en alojamientos tallados desde
20mm en adelante. Deben instalarse con cierto juego axial. El juego entre el vástago y la guía
debe ser lo mas reducido posible para asegurar una larga vida útil al sello. Los ajustes y
acabados superficiales recomendados se indican en el cuadro III. Una tolerancia de H-10 es
suficiente para el diámetro externo del alojamiento. Es necesario un adecuado Angulo de
entrada en el vástago para asegurar un correcto ajuste y evitar así que se dañe el labio
dinámico de cierre durante al instalación. El cuadro IV indica los detalles dimensiónales que
relacionan la sección de la guarnición y el ángulo de entrada.
